GRID ALV

ALV를 구현하는 두 가지 방법

- 함수를 이용

- GRID 컨트롤을 이용

내부적으로는 두 방법이 유사한 구조와 기능을 가집니다.

개발된 순서

Function ALV 👉 GRID ALV 👉 SALV



ALV GRID 컨트롤

- 화면에 보이는 모든 정보를 가지고 있으며 클래스의 메서드를 호출하여 alv화면의 속성을 재정의하고 변경할 수 있습니다.

- 아래는 ALV GRID 컨트롤을 만드는 코드입니다.

DATA: gv_grid TYEP REF TO cl_gui_alv_grid.

CREATE OBJECT gv_grid.

필드카탈로그

- ALV 화면에 보이게 되는 필드들의 정보를 담는 테이블입니다.

- LVC_T_FCAT 타입의 테이블입니다. ( 필드의 타입, 속성, 길이 등 )

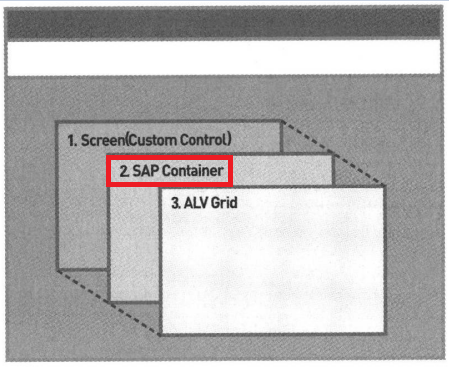

SAP 컨테이너 컨트롤

- Screen 과 ALV GRID를 연결하는 연결고리 역할을 하는 컨트롤 입니다.



- SAP Custom Container, SAP Dialog Box Container, SAP Docking Container, SAP Splitter Container, SAP Easy Splitter Container 가 있습니다.

SAP Docking Container : 프로그램, 스크린, 컨테이너의 크기를 스크립트에서 설정하여 동적으로 호출할 수 있음



ALV 메서드

1. set_table_for_first_display 메서드

- 아웃풋 테이블이 ALV GRID 에 보이게 하는 가장 기본적이구 중요한 메서드 입니다.

- 코드

call method < ref.var. to CL_GUI_ALV_GRID>
->set_table_for_first_display
	exporting
    	i_structure_name = < string of type DD02L-TABNAME >
        is_variant = < structure of type DISVARIANT >
        i_save = < var. of TYPE CHAR01 >
        i_default = < var. of TYPE CHAR01 >
        is_layout = < structure of type LVC_S_LAYO >
        is_print = < structure of type LVC_S_PRNT >
        it_special_groups = < internal table of type LVC_T_SGRP >
        it_toolbar_excluding = < internal table of type UI_FUNCTIONS >
    changing
    	it_outtab = < internal table >
        it_fieldcatalog = < internal table of type LVC_T_FCAT >
        it_sort = < internal table of type LVC_T_SORT >
        it_filter = < internal table of type LVC_T_FILT >

- i_structure_name 파라미터

abap dictionary 구조체 이름을 넘겨주는 파라미터입니다.

i_structure_name 파라미터를 설정하게 되면 필드카탈로그를 따로 구성할 필요가 없습니다.



- is_variant 파라미터

alv 리스트의 변형(variant)를 저장하여 다음 조회시에도 같은 포맷으로 조회될 수 있도록 설정할 수 있습니다.

변형이란 필드의 순서를 변경, 정렬하는 것과 같은 작업을 말합니다.

이를 위해선 ALV 레이아웃을 속성을 지정하는 과정이 선행되어야 합니다.



- i_save 파라미터

alv 레이아웃을 변경하였을 때 사용자별로 저장할 것인지, 프로그램 기본 세팅으로 저장할 것인지를 지정합니다.



- is_layout 파라미터

alv grid 컨트롤의 화면 속성을 정의합니다

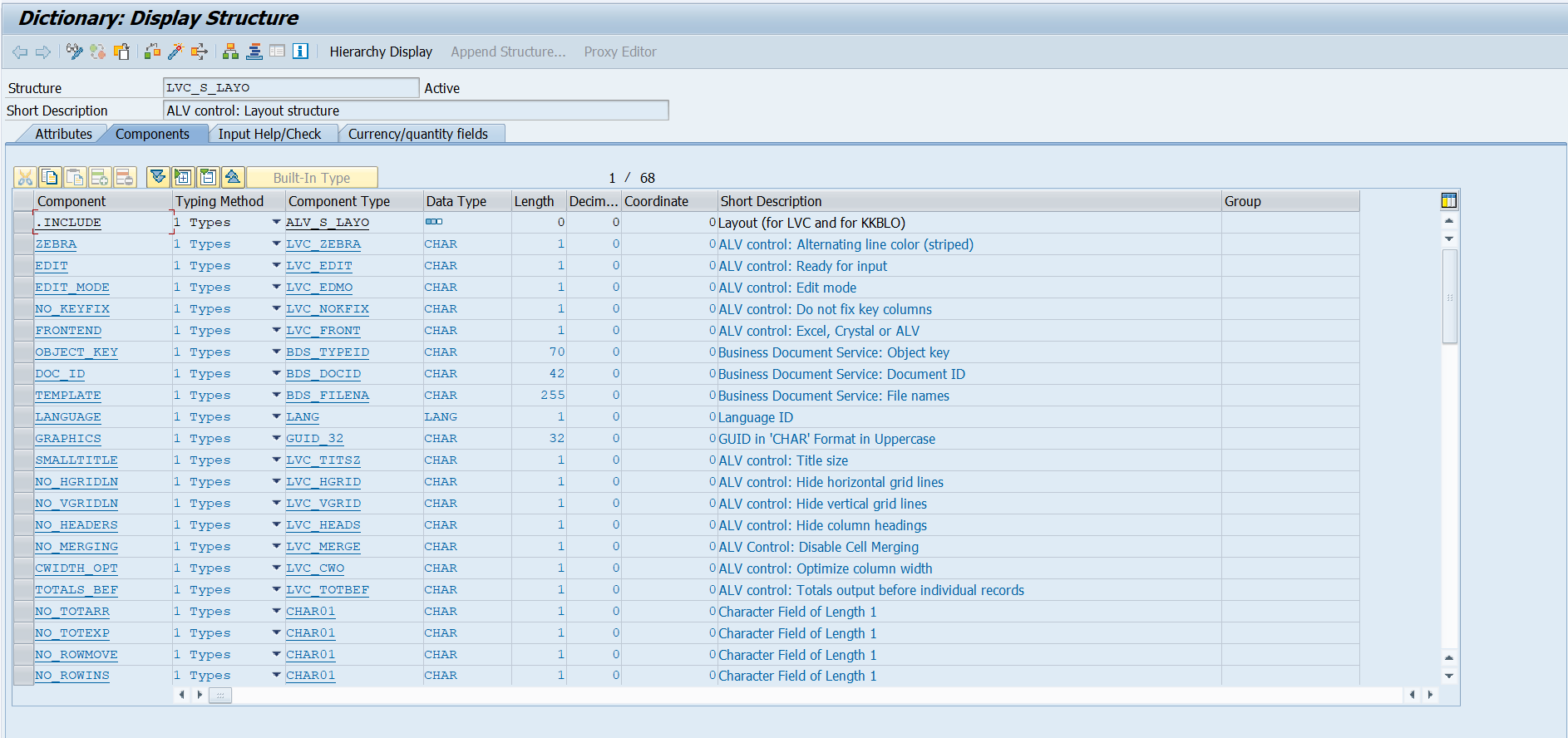

lvc_s_layo 타입의 구조체 입니다. ( 아래 사진은 se11로 lvc_s_layo를 조회한 화면 )

lvc_s_layo

LVC_S_LAYO의 속성

- CTAB_FNAME : 필드 셀의 색상을 지정

- CWIDTH_OPT : 컬럼 길이를 지정

- DETAILINIT : 상세 화면에서 기본 값을 보여줄 것인지 결정

- DETAILTITL : 상세 화면의 타이틀 바를 보여줌

- EXCP_CONDS : 예외 사항의 필드 Sub Total을 보여줌

- EXCP_FNAME : 예외 사항 필드를 지정

- EXCP_LED : 예와 사항 필드를 LED로 보여줌

- EXCP_ROLLN : 예외 사항 필드에 대한 도움말을 표시

- GRID_TITLE : 타이틀 바의 내역을 지정

- INFO_FNAME : 라인의 색상을 지정

- KEYHOT : HOTSPOT으로 지정할 Key 필드를 지정

- NO_HEADERS : 컬럼 헤더가 보이지 않는다.

- NO_ROWMARK : GRID 라인을 선택할 수 있는 버튼을 없앤다.  SEL_MODE = 'D' 이면 라인 버튼을 없앰, SLE_MODE = 'A' 이면 컬럼/라인 버튼을 없앰

- NO_VGRIDLN : GRID의 수직선을 보이지 않는다

- NUMC_TOTAL : NUMC 필드의 합계 금액을 보여준다

- S_DRAGDROP : Drag & Drop 컨트롤을 세팅 (라인의 복사, 이동 등)

- SEL_MODE : Selection mode를 세팅 ( A, B, C, D, SPACE )

- TOTALS_BEF : 합계 금액을 맨 위의 라인에 보여줌

- ZEBRA : 라인 단위별로 줄무늬(Stripped) 패턴을 세팅

---

- it_outtab

조회될 데이터의 아웃풋 테이블을 정의



- it_sort

alv 실행 시 데이터가 정렬된 상태로 조회되도록 설정

subtot 옵션은 정렬 필드 기준으로 합계 금액과 전체 합계 금액을 보여주는 것을 세팅



2. get_current_cell 메서드

ALV GRID 컨트롤에 커서가 놓인 위치의 값과 속성들을 반환



-  파라미터

E_ROW : ALV GRID 컨트롤의 현재 라인 인덱스

E_VALUE : ALV GRID 컨트롤의 현재 셀의 값

E_COL : ALV GRID 컨트롤의 현재 칼럼 이름

ES_ROW_ID : 아웃풋 테이블의 현재 라인 타입과 인덱스에 대한 structure

ES_COL_ID : 아웃풋 테이블의 현재 컬럼과 필드명에 대한 structure



3. get_fronted_layout 메서드

현재 설정된 ALV GRID의 레이아웃 정보를 가져옴



4. get_selected_cells 메서드

현재 선택된 복수의 셀 정보를 LVC_T_CELL 타입의 테이블로 반환



5. get_selected_columns

선택된 칼럼들의 정보를 LVC_T_COL 타입의 테이블로 반환



6. get_selected_rows

선택된 멀티 라인의 정보를 LVC_T_ROW 타입의 테이블로 반환



7. refresh_table_display

이미 화면에 조회된  ALV의 아웃풋 테이블을 다시 조회할 때 사용하는 메서드



파라미터

is_stable : 라인과 칼럼 위치를 기억하여 재조회하고 이전의 위치에 화면을 보이게 함

i_soft_refresh : sort, filter, sum 등 현 alv grid의 레이아웃 세팅을 그대로 유지하면서 refresh를 실행



---

ALV 이벤트

1. 이벤트 선언

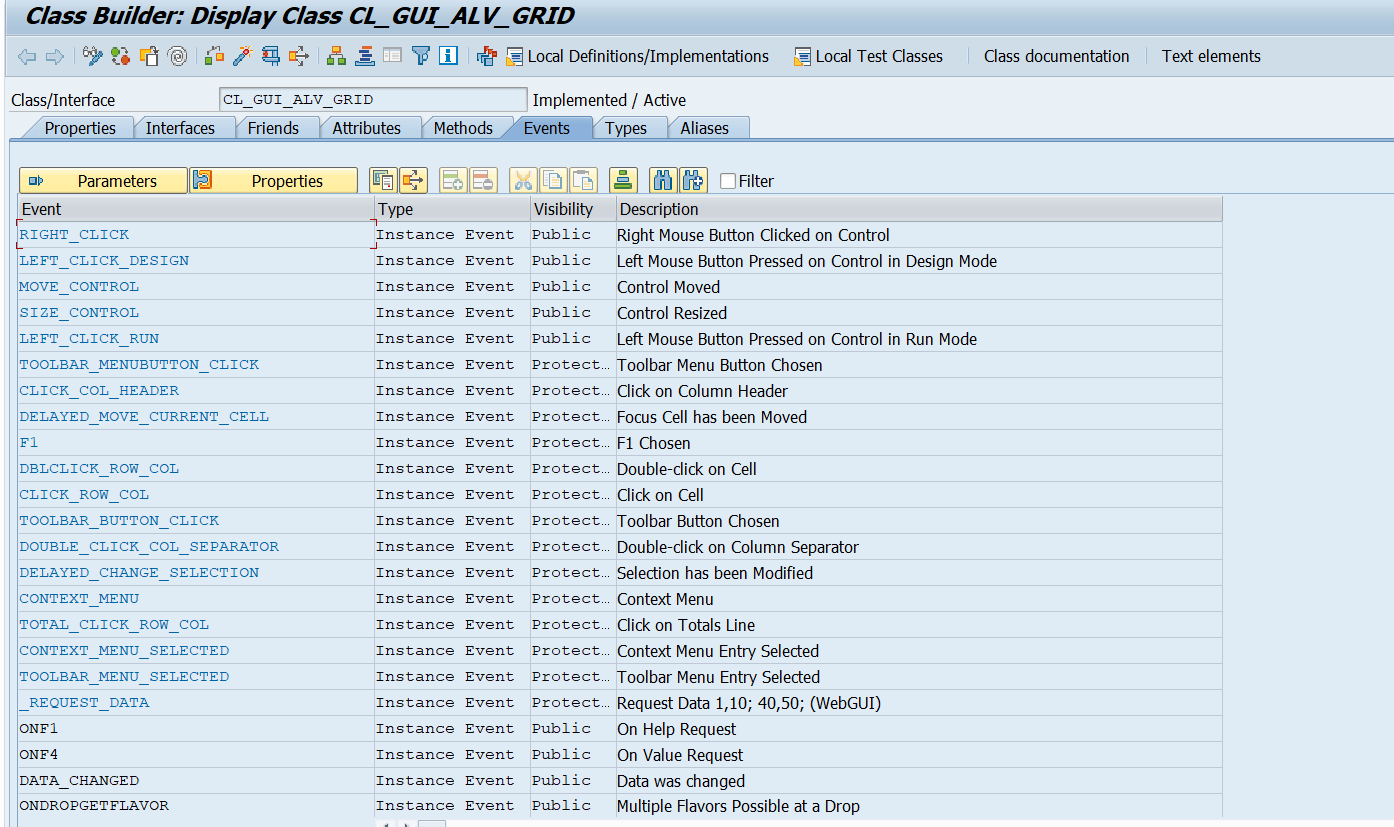

CL_GUI_ALV_GRID 에 다양한 이벤트가 선언되어 있다.



2. 이벤트 핸들러 메서드 정의

CLASS lcl_event_receiver DEFINITION.
	PUBLIC SECTION.
    	METHODS :
        handle_double_click
        	FOR EVENT double_click
            OF CL_GUI_ALV_GRID
            	importing e_row e_column.

ENDCLASS.

3. 이벤트 핸들러 메서드를 등록

DATA : event_receiver TYPE REF TO lcl_event_receiver.

CREATE OBJECT event_receiver.

SET HANDLER event_receiver->handle_double_click FOR g_grid.



4. 이벤트 호출

cl_gui_alv_grid의 화면을 더블클릭 하면 RAISE_EVENT라는 메서드가 실행되고 'USER_COMMAND' 에 해당하는 이벤트를 발생시킵니다.



---

Toolbar 이벤트

Toolbar 이벤트는 ALV GRID에 단순히 아이콘만 추가하는 것 입니다.

아이콘을 클릭했을 때의 동작은 user_command 이벤트에서 수행합니다.



user_command 이벤트

Toolbar 이벤트에서 추가된 아이콘에 기능을 추가하는 이벤트.

CLASS lcl_event_receiver DEFINITION.
	PUBLIC SECTION.
    	METHODS : handle_command
        	FOR EVENT user_command OF CL_GUI_ALV_GRID
            IMPORTING e_ucomm.
ENDCLASS.

CLASS lcl_event_receiver IMPLEMENTATION.

    METHOD handle_command.
    	DATA: l_scroll TYPE lvc_s_stbl.

        CASE e_ucomm.
        	WHEN 'REFRESH'.

     		...
       	ENDCASE.
    ENDMETHOD.

ENDCLASS.

---

구조체와 필드 카탈로그 두 가지를 혼합해서 사용

구조체와 필드카탈로그에 같은 필드가 존재하게 되면 필드 카탈로그가 우선순위를 가지게 됩니다.



필드카탈로그로 날짜 포멧 변경하기 (edit_mask)

FIELD-SYMBOLS : <ls_fcat> TYPE lvc_s_fcat.

LOOP AT gt_fieldcat ASSIGNING <ls_fcat>.
	IF <ls_fcat>-fieldname EQ 'FLDATE'.
    	<ls_fcat>-edit_mask = '____/__/__'.
    ENDIF.
ENDLOOP.

날짜 '2011-01-12' 가 '2011/01/12'와 같은 포멧으로 변경됩니다.



LVC_T_STYL 필드로 셀을 Pushbutton 만들기

1. 인터널 테이블에 LVC_T_STYL 필드를 추가합니다.

DATA: BEGIN OF GT_OUTTAB OCCURS 0.
	INCLUDE STRUCTURE sflight.
    DATA: chk TYPE c.
    DATA: cellbtn TYPE LVC_T_STYL.
DATA: END OF GT_OUTTAB.



2. 레이아웃에 stylefname을 지정합니다.

FORM setting_layout CHANGING p_layout TYPE lvc_s_layo.
	p_layout-stylefname = 'CELLBTN'.
ENDFORM.



3. CHK필드를 Pushbutton으로 만듭니다.

FORM setting_cell.
  DATA: lt_cellbtn TYPE lvc_t_styl,
        ls_cellbtn TYPE lvc_s_styl,
        ls_fieldcat TYPE lvc_s_fcat.

  LOOP AT gt_sflight.
    CLEAR: lt_cellbtn[], ls_cellbtn.

    LOOP AT gt_fieldcat INTO ls_fieldcat.
      IF ls_fieldcat-fieldname EQ 'CHK'.
        ls_cellbtn-fieldname = 'CHK'.
        ls_cellbtn-style = cl_gui_alv_grid=>mc_style_button.
        INSERT ls_cellbtn INTO TABLE lt_cellbtn.
        EXIT.
      ENDIF.
    ENDLOOP.

    gt_sflight-cellbtn = lt_cellbtn.
  ENDLOOP.
ENDFORM.

---

register_edit_event

사용자가 ALV 화면에서 값을 변경하거나 Enter를 입력한 경우 이벤트를 발생시킬 때 사용하는 함수

CALL METHOD grid1->register_edit_event
	EXPORTING
    	i_event_id = cl_gui_alv_grid=>mc_evt_modified.

CALL METHOD grid1->register_edit_event
	EXPORTING
    	i_event_id = cl_gui_alv_grid=>mc_evt_enter.
